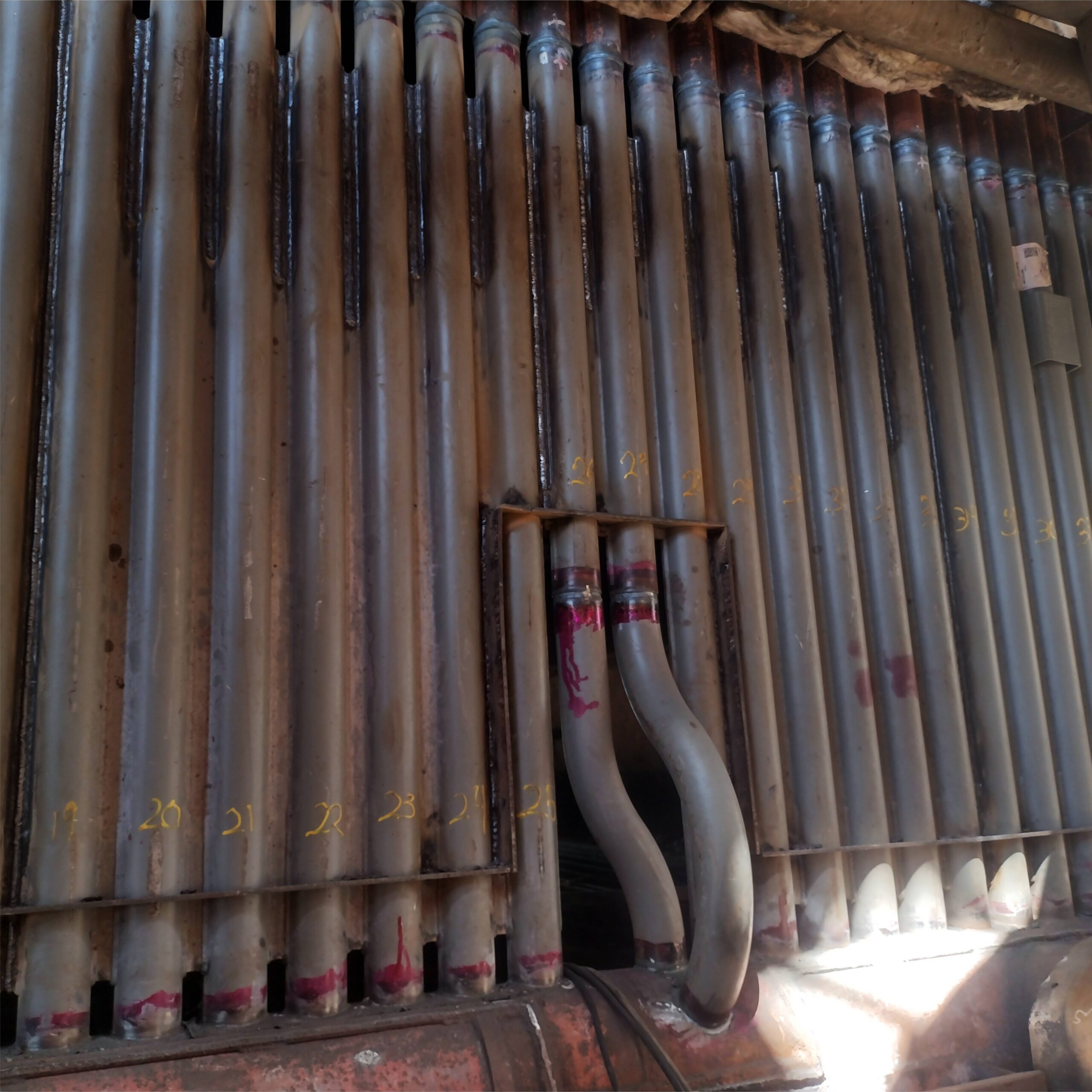

A inspeção de caldeiras e vasos de pressão é uma exigência da NR-13 (Norma Regulamentadora 13), que estabelece critérios para segurança na operação, manutenção e inspeção desses equipamentos. O objetivo é evitar explosões, vazamentos e acidentes que podem causar danos graves a trabalhadores e instalações industriais.
1. O Que São Caldeiras e Vasos de Pressão?
Caldeiras: Equipamentos que produzem vapor sob pressão para uso em processos industriais, como geração de energia, aquecimento e movimentação de máquinas.
Vasos de Pressão: Reservatórios que armazenam líquidos ou gases sob pressão, como tanques de ar comprimido, reatores químicos e reservatórios de gases industriais.
2. Tipos de Inspeção Exigidos pela NR-13
1. Inspeção Inicial
✔ Realizada antes da entrada em operação de uma caldeira ou vaso de pressão.
✔ Verifica se o equipamento atende aos projetos e normas técnicas.
✔ Deve ser acompanhada de um prontuário técnico contendo cálculos, materiais e procedimentos de segurança.
2. Inspeção Periódica
✔ Feita regularmente para verificar desgaste, corrosão, trincas e falhas estruturais.
✔ Exigida para todas as caldeiras e vasos de pressão em operação.
✔ A periodicidade depende do tipo de equipamento e suas condições de operação (geralmente anual ou a cada 3 anos).
3. Inspeção Extraordinária
✔ Realizada em casos específicos, como:
– Após reparos ou alterações estruturais significativas.
– Quando há acidentes ou falhas operacionais.
– Após períodos longos de inatividade antes de voltar à operação.

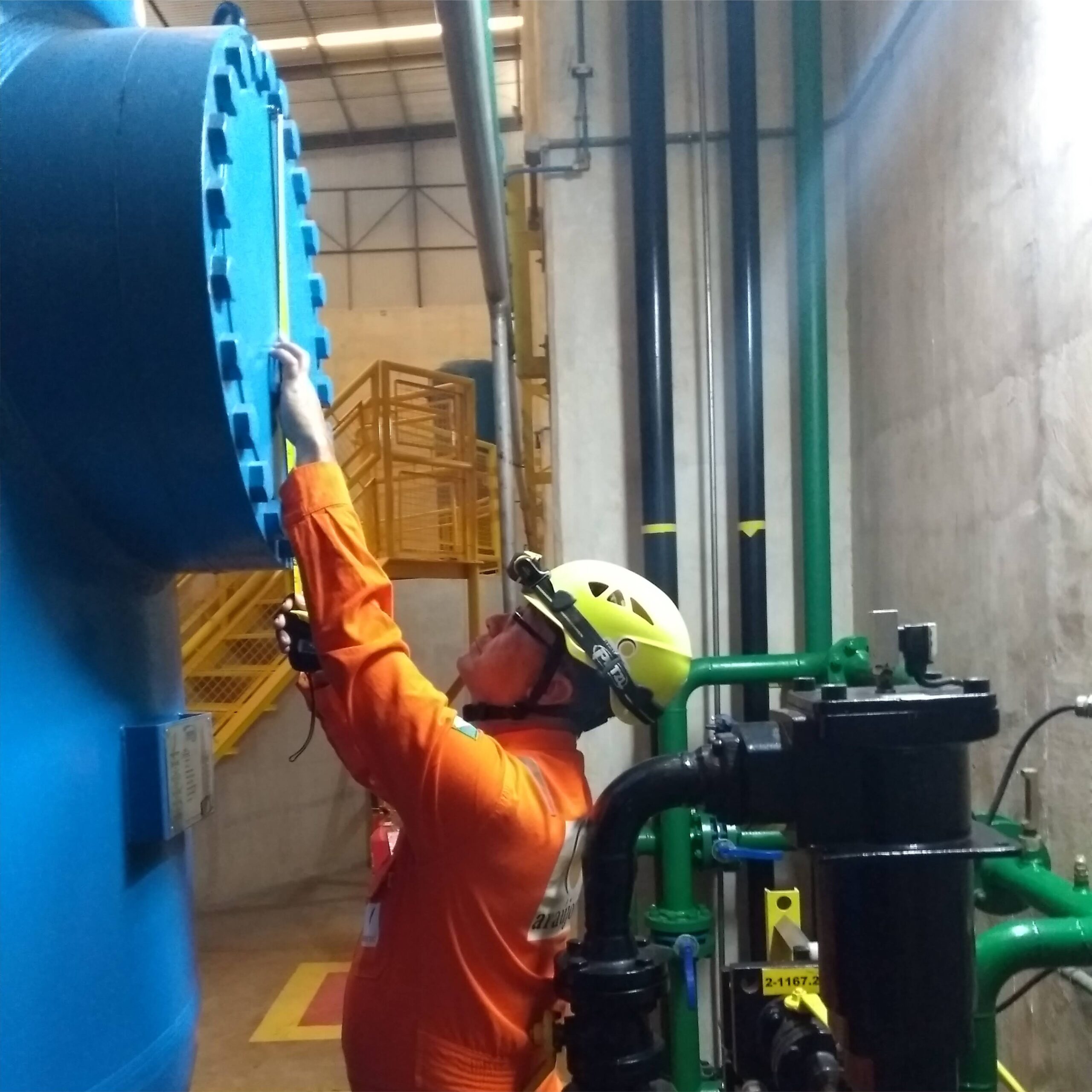

3. Como é Feita a Inspeção?
A inspeção é realizada por um profissional habilitado, geralmente um engenheiro mecânico ou de segurança do trabalho, e inclui:
Exame Visual: Avaliação externa e interna do equipamento para verificar sinais de desgaste, corrosão e vazamentos.
Medições de Espessura: Uso de ultrassom para medir a espessura das paredes da caldeira ou vaso de pressão.
Testes Hidrostáticos: O equipamento é preenchido com água pressurizada para verificar sua resistência.
Teste de Válvulas e Dispositivos de Segurança: Avaliação de válvulas de alívio e sistemas de proteção contra sobrepressão.
Registro no Prontuário: Após a inspeção, os resultados são documentados e arquivados no prontuário da caldeira ou vaso de pressão.
4. Prazo para Inspeção (Conforme a NR-13)
Tipo de Equipamento | Prazo para Inspeção de Segurança |
Caldeiras de Alta Pressão | A cada 1 ano |
Caldeiras de Média/Baixa Pressão | A cada 3 anos |
Vasos de Pressão Nível I (Alta Periculosidade) | A cada 1 ano |
Vasos de Pressão Nível II (Média Periculosidade) | A cada 3 anos |
Vasos de Pressão Nível III (Baixa Periculosidade) | A cada 5 anos |
Obs.: Equipamentos em uso intenso ou condições severas podem exigir inspeções mais frequentes.
5. Consequências de Não Realizar a Inspeção
Multas pesadas do Ministério do Trabalho e Emprego (MTE).
Interdição da caldeira ou vaso de pressão até regularização.
Risco de explosões e vazamentos, colocando vidas em perigo.
Responsabilidade civil e criminal do empregador em caso de acidentes.
6. Conclusão: Importância da Inspeção
A inspeção de caldeiras e vasos de pressão garante a segurança dos trabalhadores e do ambiente industrial.
É uma exigência legal da NR-13, com penalidades severas para quem não cumprir.
Deve ser realizada por engenheiros habilitados, seguindo normas técnicas e prazos específicos.

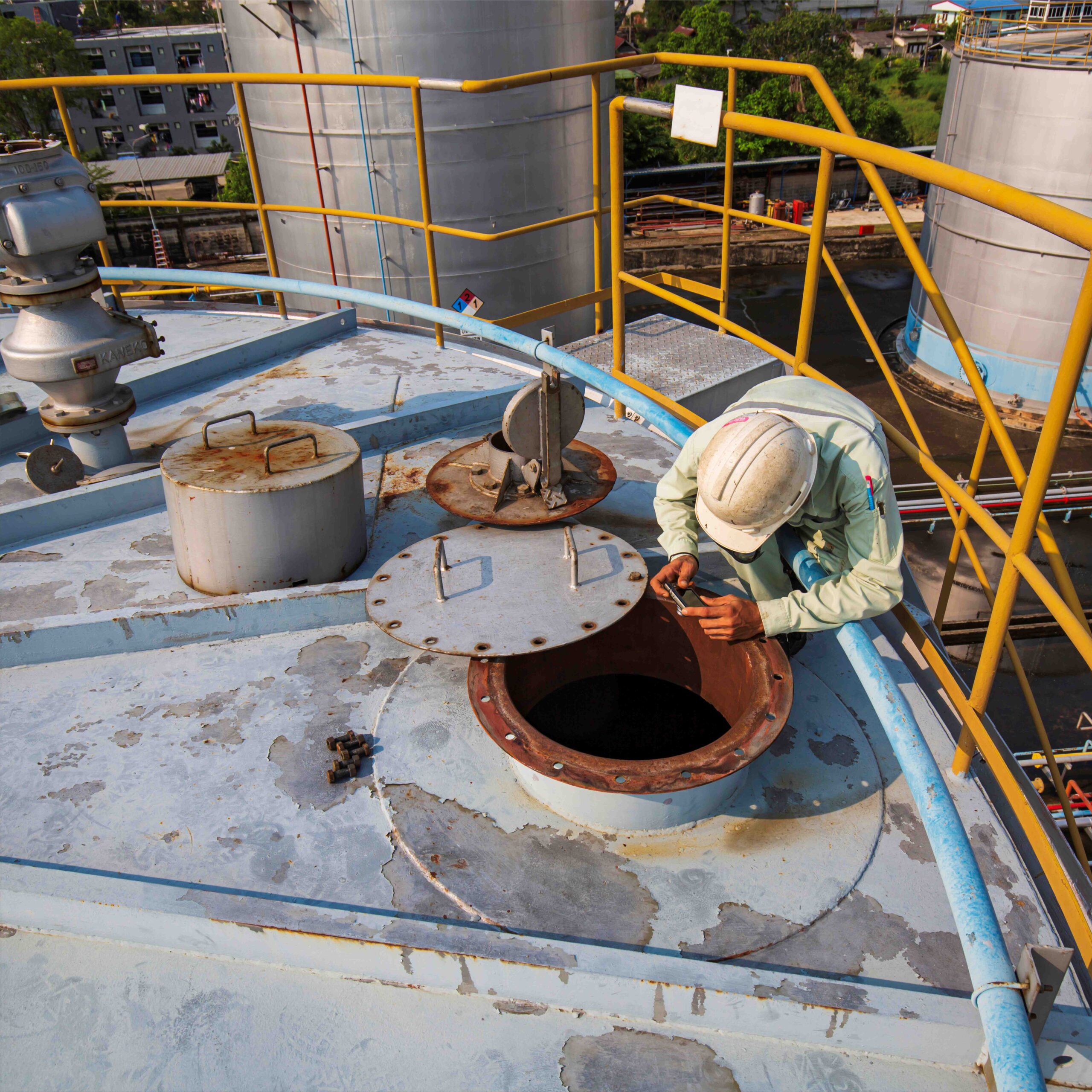

Inspeção de Tanques de Armazenamento de Inflamáveis – NR-20
A inspeção de tanques de armazenamento de líquidos inflamáveis e combustíveis é fundamental para garantir a segurança operacional e ambiental, prevenindo vazamentos, explosões e acidentes. A NR-20 (Norma Regulamentadora 20) regulamenta a segurança nesses ambientes, estabelecendo diretrizes para inspeção, manutenção e operação dos tanques.
Tanques Aéreos: Instalações acima do solo, geralmente de aço carbono.
Tanques Enterrados: Instalados abaixo do nível do solo, minimizam riscos de explosão, mas exigem inspeção especial para detecção de vazamentos.
Esferas de Armazenamento: Utilizadas para produtos pressurizados, como GLP e gases liquefeitos.
A inspeção dos tanques é obrigatória e deve seguir a NR-20, a ABNT NBR 17505 e normas da API (American Petroleum Institute).
Verificação de rachaduras, corrosão, amassamentos e vazamentos.
Avaliação do sistema de drenagem, respiros e válvulas.
Conferência da sinalização de segurança e proteção contra incêndios.

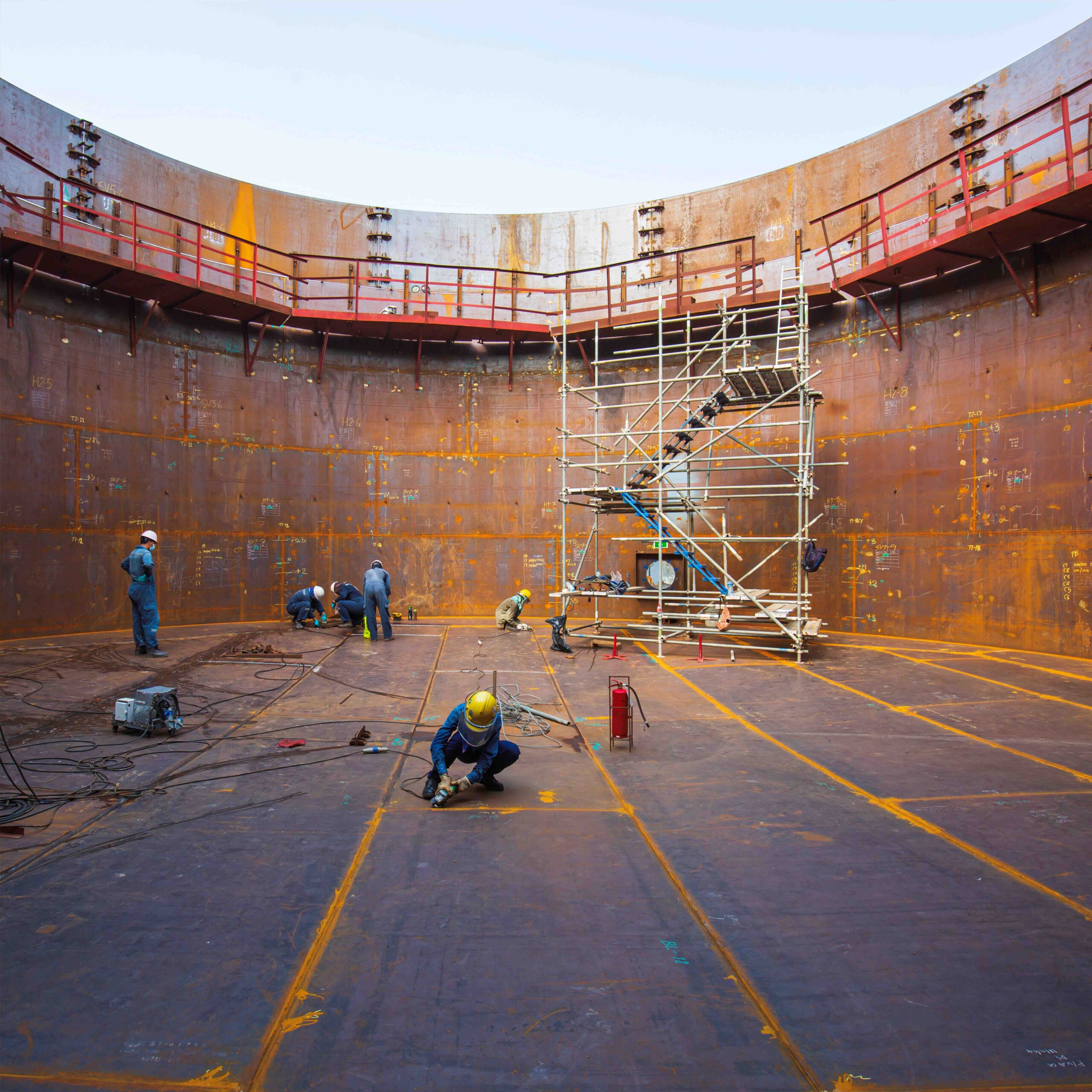

Feita quando o tanque está vazio e desgasificado.
Identificação de corrosão interna e acúmulo de resíduos.
Avaliação do revestimento interno para evitar contaminação do produto.
Mede a espessura da parede do tanque para avaliar desgaste.
Essencial para prevenir vazamentos e colapsos estruturais.
Verifica vazamentos no tanque e na tubulação associada.
Pode ser realizado por pressurização com gás inerte ou líquidos específicos.
Verificação de rachaduras e recalques na base do tanque.
Avaliação do sistema de contenção de vazamentos.
Checagem de extintores, diques de contenção e sistema de resfriamento.
Testes de funcionamento das válvulas de emergência e alarmes.
A frequência das inspeções varia conforme o tipo de tanque e produto armazenado.
Tipo de Inspeção | Tanques Aéreos | Tanques Enterrados | Norma Aplicável |
Inspeção Visual Externa | Anual | Anual | NR-20 / API 653 |
Inspeção Interna | A cada 5 anos | A cada 10 anos | API 653 |
Teste de Estanqueidade | A cada 5 anos | A cada 2 anos | ABNT NBR 17505 |
Medição de Espessura | A cada 3 anos | A cada 5 anos | API 653 |
Obs.: O intervalo pode ser menor se houver sinais de deterioração.
Explosões e incêndios por vazamento de produtos inflamáveis.
Multas e interdição pela fiscalização (Ministério do Trabalho, ANP e órgãos ambientais).
Contaminação do solo e lençóis freáticos, gerando impactos ambientais e altos custos.
Ruptura estrutural, causando prejuízos financeiros e riscos à vida dos trabalhadores.
A inspeção de tanques de inflamáveis é fundamental para segurança e conformidade legal.
Deve ser realizada periodicamente e seguir normas como NR-20, API 653 e NBR 17505.
Empresas que não cumprem a regulamentação podem sofrer multas, interdições e acidentes graves.
3. Periodicidade das Inspeções
A frequência das inspeções varia conforme o tipo de tanque e produto armazenado.
Tipo de Inspeção | Tanques Aéreos | Tanques Enterrados | Norma Aplicável |
Inspeção Visual Externa | Anual | Anual | NR-20 / API 653 |
Inspeção Interna | A cada 5 anos | A cada 10 anos | API 653 |
Teste de Estanqueidade | A cada 5 anos | A cada 2 anos | ABNT NBR 17505 |
Medição de Espessura | A cada 3 anos | A cada 5 anos | API 653 |
Obs.: O intervalo pode ser menor se houver sinais de deterioração.
4. Riscos de Não Realizar a Inspeção
Explosões e incêndios por vazamento de produtos inflamáveis.
Multas e interdição pela fiscalização (Ministério do Trabalho, ANP e órgãos ambientais).
Contaminação do solo e lençóis freáticos, gerando impactos ambientais e altos custos.
Ruptura estrutural, causando prejuízos financeiros e riscos à vida dos trabalhadores.
5. Conclusão
A inspeção de tanques de inflamáveis é fundamental para segurança e conformidade legal.
Deve ser realizada periodicamente e seguir normas como NR-20, API 653 e NBR 17505.
Empresas que não cumprem a regulamentação podem sofrer multas, interdições e acidentes graves.
Implantação da NR-37 – Segurança e Saúde em Plataformas de Petróleo
A NR-37 (Norma Regulamentadora 37) estabelece requisitos de segurança e saúde no trabalho em plataformas de petróleo, garantindo a proteção dos trabalhadores e a prevenção de acidentes. Sua implantação exige uma série de medidas para adequação às normas de segurança operacional, condições ambientais e gestão de riscos.
A NR-37 se aplica a todas as plataformas marítimas fixas e móveis, abrangendo:
Segurança estrutural e operacional das plataformas.
Gestão de riscos e emergências.
Proteção contra incêndios e explosões.
Condições de trabalho, ergonomia e conforto.
Treinamento e capacitação dos trabalhadores.
A implementação da NR-37 exige um plano estruturado para adequar as operações às exigências da norma.
Levantamento das condições atuais da plataforma.
Identificação dos riscos ocupacionais e operacionais.
Verificação da conformidade legal com a NR-37.
Plano de Gestão de Segurança e Saúde Ocupacional (PGSSO) específico para plataformas.
Monitoramento de agentes nocivos, como ruído, vibração, calor e produtos químicos.
Sistema de combate a incêndios e explosões conforme requisitos da NR-37.
Inspeção periódica da estrutura e equipamentos para evitar falhas.
Garantia de ventilação, temperatura e iluminação adequadas nas áreas de trabalho.
Instalação de áreas de descanso e alimentação apropriadas.
Disponibilização de EPIs adequados e treinamentos de uso.
Treinamento periódico para todos os trabalhadores sobre segurança em plataformas.
Simulações de resgate e emergência para situações críticas.
Capacitação em espaços confinados e trabalhos em altura.
Estabelecimento de protocolos para evacuação e combate a incêndios.
Disponibilização de equipamentos de resgate e primeiros socorros.
Simulações periódicas para avaliação do tempo de resposta.
Mais segurança para os trabalhadores em ambientes de alto risco.
Redução de acidentes e incidentes operacionais.
Conformidade com a legislação, evitando multas e sanções.
Maior eficiência operacional, prevenindo falhas estruturais e mecânicas.
Redução de custos com passivos trabalhistas e danos ambientais.
Empresas que não se adequam à NR-37 estão sujeitas a:
Multas pesadas por infração às normas de segurança.
Interdição da plataforma até a regularização.
Responsabilidade civil e criminal em caso de acidentes fatais.
Processos trabalhistas por más condições de trabalho.
A NR-37 é essencial para garantir a segurança e a saúde dos trabalhadores em plataformas de petróleo. Sua implantação exige diagnóstico, adequação estrutural, treinamentos e gestão de riscos. Empresas que cumprem a norma garantem segurança, eficiência e conformidade legal.
Precisa de ajuda com a implantação da NR-37? Me avise!
3. Benefícios da Implantação da NR-37
Mais segurança para os trabalhadores em ambientes de alto risco.
Redução de acidentes e incidentes operacionais.
Conformidade com a legislação, evitando multas e sanções.
Maior eficiência operacional, prevenindo falhas estruturais e mecânicas.
Redução de custos com passivos trabalhistas e danos ambientais.
4. Penalidades por Não Cumprir a NR-37
Empresas que não se adequam à NR-37 estão sujeitas a:
Multas pesadas por infração às normas de segurança.
Interdição da plataforma até a regularização.
Responsabilidade civil e criminal em caso de acidentes fatais.
Processos trabalhistas por más condições de trabalho.
5. Conclusão
A NR-37 é essencial para garantir a segurança e a saúde dos trabalhadores em plataformas de petróleo. Sua implantação exige diagnóstico, adequação estrutural, treinamentos e gestão de riscos. Empresas que cumprem a norma garantem segurança, eficiência e conformidade legal.
Precisa de ajuda com a implantação da NR-37? Me avise!
Implantar a NR‑23 é fomentar uma cultura onde ninguém está sozinho diante do fogo. É montar uma brigada formada por colaboradores da casa, treinados e preparados para:
– Prevenir o incêndio antes que ele comece
– Combater os primeiros focos com técnica e calma
– Ajudar na evacuação e dar primeiros socorros com sensibilidade
Aqui, não é herói de cinema; é gente como a gente — colegas que:
– Estão em boa forma física, mental e emocional
– Demonstram liderança, calma e iniciativa
– Têm responsabilidade e sabem tomar decisões quando tudo parece urgente
Nada de teoria seca — o treinamento precisa ser vivo, prático, emocional. Imagine:
– Entender o tetrâmetro do fogo: combustível, comburente, calor e reação em cadeia
– Aprender o uso correto de extintores, hidrantes, alarmes e rotas de evacuação
– Simular abandono de área, apagar focos iniciais e oferecer primeiros socorros com alma e técnica
Para que a segurança seja real, a empresa deve:
– Sinalizar e desobstruir as saídas de emergência
– Manter extintores INMETRO, hidrantes e alarmes à mão
– Fazer manutenção, simular emergências e capacitar todo mundo, sempre
Ao implantar a NR‑23, você não está só cumprindo legislação — está dizendo ‘eu cuido de cada cara que aqui trabalha’. Essa é a rede invisível que transforma segurança em afeto e responsabilidade em coragem.
